Hvordan skal bolte og møtrikker bruges til permanente forbindelser?

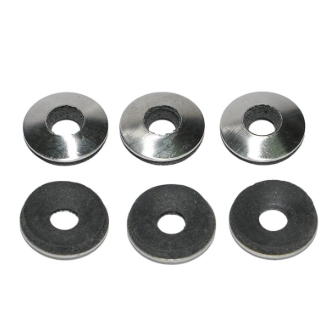

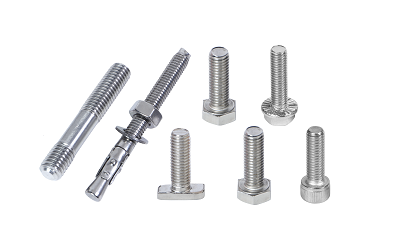

Jiaxing Aoke fremstiller et komplet udvalg afbolte, nødder, og forskelligeskiver. Vi lagerfører flade skiver, fjederskiver, låseskiver og firkantede skiver for at opfylde alle samlingsspecifikationer for elektriske ledninger, udstyrsmontering og installation af jernbeslag. Vi producerer varmgalvaniserede, rustfrit stål og højstyrke komponenter i en række forskellige materialer for at opfylde dine behov. Gevindene er præcisionsbearbejdede for at forhindre afisolering eller afskalning af gevindene under tilspænding. Vi kan levere komplette sæt i henhold til konstruktionsspecifikationer, hvilket eliminerer besværet med indkøb og koordinering af individuelle komponenter.（Følgende billeder viser kun et udvalg af vores produkter）

Når standardbolte anvendes til permanente forbindelser, skal de opfylde følgende krav:

1. Ved generelle boltforbindelser skal der placeres flade skiver under både bolthovedet og møtrikken for at øge lejeoverfladen.

2. Flade spændeskiver skal placeres på både bolthovedet og møtriksiden. Generelt bør der ikke placeres mere end to flade spændeskiver på bolthovedsiden, og ikke mere end en flad spændeskive bør placeres på møtriksiden.

3. Til bolte designet til at forhindre løsnelse og forankringsbolte skal der anvendes møtrikker med anti-løsningsanordninger eller fjederskiver. Fjederskiver skal placeres på møtriksiden.

4. For bolteforbindelser udsat for dynamiske belastninger eller på kritiske steder skal fjederskiver installeres i overensstemmelse med designkravene; fjederskiver skal placeres på møtriksiden.

5. Ved sammenkobling af I-bjælker eller kanalsektioner ved hjælp af et skrå led, skal der anvendes skrå spændeskiver for at sikre, at møtrik- og bolthovedets lejeflader er vinkelrette på skaftet.

Krav til monteringssteder for bolte

Elektriske forbindelser

Udendørs primære ledningsforbindelser skal bruge varmgalvaniserede bolte. Boltene skal være forsynet med flade skiver og fjederskiver. Efter tilspænding skal bolten stikke 2 til 3 gevind ud.

Hver bolt skal parres med to flade skiver, en fjederskive og en møtrik.

Under installationen placeres en flad spændeskive på bolthovedsiden og en flad spændeskive og en fjederskive på møtriksiden, med fjederskiven mod møtrikken.

Montering af elektrisk udstyr

Når transformatorer eller distributionsboksbaser fastgøres til jernbeslag ved hjælp af kanalstål med slidsede bolte, skal hver bolt parres med en møtrik, en slidsskive og en flad spændeskive.

Ved sikring ved hjælp af kanalstål med flade bolte, skal hver bolt parres med to flade spændeskiver, en fjederskive og en møtrik.

Under installationen placeres en flad spændeskive på bolthovedsiden og en flad spændeskive og en fjederskive på møtriksiden, med fjederskiven mod møtrikken.

Til tilslutning af afbryderkontakter, udfaldssikringer og overspændingsafledere til jernbeslag skal man i princippet bruge monteringsboltene fra udstyrsproducenten.

Faste jernbeslag

Når boltehullerne i jernbeslag er runde, er hver bolt parret med en møtrik og to flade skiver. Når bolthullerne er slidset, er hver bolt parret med en møtrik og to firkantede skiver. Under installationen skal du placere en flad skive (eller firkantet skive) på både bolthovedsiden og møtriksiden.

Ved brug af dobbelte bolte til jernbeslag, skal hver ende af bolten forsynes med en møtrik og en flad skive (eller firkantet skive).

Til bolteforbindelser på de skrå overflader af flangerne af kanalstål og I-bjælker, brug koniske skiver, når det er muligt, for at sikre, at møtrikkens og bolthovedets støtteflader er vinkelrette på skaftet.

Krav til boltgevind

1. For tredimensionelle strukturer:

Vandret: indefra og ud; lodret: nedefra og op.

2. For todimensionelle strukturer:

Langs linjeretningen: for dobbeltsidede komponenter, indefra og ud; for enkeltsidede komponenter, fra strømforsyningssiden eller i ensartet retning; på tværs af linjeretningen: på begge sider, indefra og ud; i midten, fra venstre mod højre (vendende mod den strømmodtagende side) eller i ensartet retning; lodret: nedefra og op.

3. Transformer platform plane strukturer:

Brug transformatorens høj- og lavspændingsterminaler som referencepunkter, og rul fra lavspændingsterminalen mod højspændingsterminalen; Brug transformeren og forsyningsstangen som referencepunkter, før du fra transformatorsiden mod forsyningsstangsiden (indefra og ud).

Krav til bolttilspænding

Forbindelsesbolte skal spændes en efter en. Hvis der opdages afisolerede gevind på bolten eller møtrikken, eller slidte kanter på møtrikken, der får skruenøglen til at glide, skal bolten og møtrikken udskiftes.

Bolt samling

• Inden montering skal du visuelt inspicere bolte, møtrikker og gevindhuller i de dele, der skal forbindes. De skal være fri for buler eller ridser og være i overensstemmelse med tegningsspecifikationerne.
• Under monteringen må du ikke beskadige boltens gevinddel.
• Skiverne på bolthovedet og møtrikkens endeflade skal have ensartet kontakt med overfladen af ​​den fastgjorte del; de må ikke vippes, og det er ikke tilladt at slå med en hammer for at tvinge kontakt mellem de to overflader. Boltskaftet skal være fri for bøjning eller deformation.
• De dele, der skal forbindes, skal være ensartet komprimeret, passe tæt sammen og være forsvarligt fastgjort.
• Ved tilspænding af bolte og møtrikker er brugen af ​​uegnede skruenøgler strengt forbudt.
• Når du samler bolte og skruer, skal du stramme dem med mere end 2 til 3 gevindstigninger, før du bruger en skruenøgle eller elværktøj til at spænde dem helt.
• Under montering af bolte og møtrikker skal du sørge for at beskytte malingen, pletteringen og hovederne af bolte og møtrikker på de tilsluttede dele; disse må ikke beskadiges.
• Efter tilspænding af møtrikken skal bolthovedet stikke 2-3 gevindstigninger ud over møtrikkens endeflade; både møtrikken og skiven skal vende mod den tilsluttede komponent med deres bagside.
• Efter tilspænding af boltene skal du påføre et malingsmærke; Mærket er typisk en rød prik påført ved kontaktpunktet mellem bolten og møtrikken. Farven kan variere afhængigt af anvendelsen, men den skal være tydeligt skelnelig.
